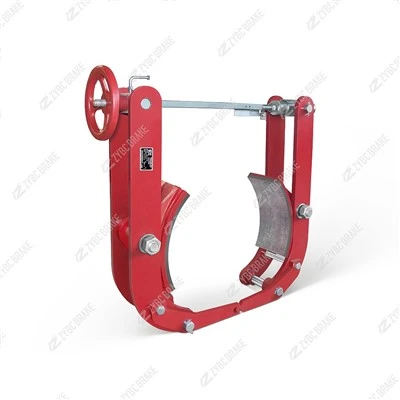

Hochwertige fußbetätigte hydraulische Trommelbremse der TYW-Serie

1. Serienübersicht und Kernfunktion

Die TYW-Serie (T=Fuß, Y=hydraulisch, W=Trommel) ist als konstruiertmanuelle Sicherheitsbremseum dem Bediener-die Kontrolle über die Maschinenbewegung zu ermöglichen. Zu seinen Kernfunktionen gehören:

Bediener-Kontrolliertes Bremsen: Ermöglicht präzises, allmähliches Abbremsen oder sofortiges Anhalten von Geräten per Fußpedaleingabe-entscheidend für das Manövrieren in engen Räumen (z. B. Lagergabelstapler) oder das Positionieren von Lasten (z. B. kleine Kräne).

Statische Lasthaltung: Sichern von Lasten an Ort und Stelle, wenn das Pedal vollständig durchgedrückt ist, auch während längerer Pausen (z. B. Halten einer Winde-hängende Last in der Luft).

Manuelle Notbremsung: Dient als Notbremssystem im Falle eines Ausfalls des Primärsystems und gewährleistet die Sicherheit des Bedieners in Hochrisikoszenarien.

Die Serie deckt Trommeldurchmesser von 150–400 mm und Drehmomentausgänge von 100–2.000 N·m ab und ist für Anwendungen mit mittlerer Belastung (1–10 Tonnen) optimiert, die eine direkte menschliche Steuerung erfordern.

2. Funktionsprinzip

Die TYW-Serie arbeitet auf ahydraulisches Verstärkungsprinzip, bei dem die manuelle Fußkraft in erhöhten hydraulischen Druck umgewandelt wird, um die Bremse zu betätigen. Sein Arbeitszyklus umfasst drei Schlüsselzustände:

2.1 1. Bremsenfreigabe (Normalbetrieb)

Wenn der Bediener das Fußpedal nicht betätigt, befindet sich das hydraulische System der Bremse in einem entspannten Zustand. Interne Rückholfedern ziehen die Bremsbacken zurück und erzeugen einen Spalt (0,3–0,5 mm) zwischen den Bremsbacken und der rotierenden Trommel.

Die Trommel (verbunden mit der Antriebswelle der Maschine) dreht sich frei und ermöglicht so die Bewegung der Ausrüstung (z. B. beim Fahren eines Gabelstaplers oder beim Heben einer Winde).

2.2 2. Bremseingriff (kontrolliertes Anhalten/Halten)

Kontrolliertes Stoppen: Wenn der Bediener das Fußpedal betätigt, treibt eine mechanische Verbindung eine kleine Hydraulikpumpe an (in die Pedalbaugruppe integriert). Diese Pumpe erzeugt Hydraulikdruck (5–15 MPa), der über Schläuche an den Hydraulikzylinder der Bremse übertragen wird.

Der unter Druck stehende Zylinder fährt aus und drückt die Bremsbacken gegen die rotierende Trommel. Die Reibung zwischen den Belägen der Schuhe und der Trommel erzeugt ein Bremsdrehmoment, wobei die Kraft proportional zum Pedaldruck ist-und eine sanfte, einstellbare Verzögerung ermöglicht.

Statisches Halten: Für eine längere Ladungssicherung (z. B. Parken eines Gabelstaplers oder Halten einer Windenlast) drückt der Bediener das Pedal vollständig durch und aktiviert einen Verriegelungsmechanismus (z. B. eine Pedalverriegelung). Dadurch wird der Hydraulikdruck aufrechterhalten und die Schuhe bleiben ohne kontinuierliche Fußkraft mit der Trommel in Eingriff.

2.3 3. Notbremsung

Im Falle einer unerwarteten Bewegung oder Gefahr kann der Bediener das Pedal bis zum maximalen Druck betätigen. Dadurch wird sofort ein hydraulischer Spitzendruck erzeugt, der die Schuhe mit voller Kraft (Nenndrehmoment) gegen die Trommel treibt, um die Maschine schnell anzuhalten (weniger als oder gleich 1,5 Sekunden unter Nennlast).

3. Kernstruktur und Schlüsselkomponenten

Die TYW-Serie verfügt über ein robustes, benutzerorientiertes Design mit vier wichtigen Subsystemen:

3.1 1. Fuß-Pedal-Hydraulikbetätigungseinheit

Fußpedal und Gestänge: Ein robustes Stahlpedal, das mit einem Hebelsystem verbunden ist und für komfortable Bedienung (Pedalweg: 50–100 mm) und Haltbarkeit bei wiederholtem Gebrauch ausgelegt ist.

Integrierte Hydraulikpumpe: Eine kleine Kolbenpumpe (in der Nähe des Pedals montiert), die mechanische Pedalkraft in hydraulischen Druck umwandelt. Es verfügt über ein Rückschlagventil, um den Druck aufrechtzuerhalten, wenn das Pedal blockiert ist.

Hydraulikschläuche und Zylinder: Hochdruckschläuche (ausgelegt für 20 MPa) verbinden die Pumpe mit einem Hydraulikzylinder, der an der Bremsbaugruppe montiert ist. Der Kolben des Zylinders wandelt den hydraulischen Druck in eine lineare Kraft um, um die Bremsbacken zu betätigen.

3.2 2. Trommelbremsbaugruppe

Bremsbacken: Doppelte bogenförmige Stahlschuhe (hochfester Kohlenstoffstahl), passend zu Trommeldurchmessern (150–400 mm) geformt. Sie sind verstärkt, um hohen Reibungskräften standzuhalten und Verformungen zu verhindern.

Reibbeläge: Halbmetallische oder harzbasierte Verbundauskleidungen (µ größer oder gleich 0,40) mit einer Hitzebeständigkeit von bis zu 350 Grad. Die Auskleidungen sind mit den Schuhen vernietet, um einen einfachen Austausch und eine lange Lebensdauer zu gewährleisten (mindestens 6.000 Betriebsstunden).

Trommelkompatibilität: Entwickelt für Standard-Industriefässer (Material: 45#-Stahl oder Gusseisen) mit einer Dicke von 10–20 mm, wodurch eine breite Kompatibilität mit Maschinenantriebssystemen gewährleistet wird.

3.3 3. Rückgabe- und Verriegelungsmechanismus

Rückholfedern: Hoch-Stahlfedern, die die Bremsbacken und das Pedal zurückziehen, wenn der Druck nachgelassen wird, und das System in den Zustand „Bremse aus“ zurückversetzen.

Pedalsperre: Eine mechanische Verriegelung (Hebel oder Stift), die das Pedal in der niedergedrückten Position sichert und den Hydraulikdruck zum statischen Halten der Last ohne Eingriff des Bedieners aufrechterhält.

3.4 4. Schutz- und Montagekomponenten

Korrosionsschutzbeschichtung: Das Pedal, der Bremsrahmen und der Hydraulikzylinder sind mit Epoxidharz (Dicke mindestens 80 μm) beschichtet oder verzinkt, um Rost, Staub und Feuchtigkeit zu widerstehen. -Geeignet für den Einsatz im Freien (Baustellen) oder im Innenbereich (Lagerhallen).

Vibrationsbeständige-Halterungen: Gummibuchsen oder Stoßdämpfer an der Pedal- und Bremsbaugruppe reduzieren die Vibrationsübertragung und erhöhen so den Fahrerkomfort und die Langlebigkeit der Komponenten.

4. Hauptmerkmale und Vorteile

Die TYW-Serie zeichnet sich durch ihre manuelle Steuerung und robuste Leistung aus und bietet die folgenden Hauptvorteile:

4.1 1. Intuitive Bedienersteuerung

Durch die Betätigung des Fußpedals können Bediener die Bremskraft präzise modulieren-, was für Aufgaben wie das Positionieren von Lasten oder das Navigieren in engen Räumen (z. B. Gabelstapler in Lagerhallen) von entscheidender Bedeutung ist. Die proportionale Druckreaktion sorgt für ein sanftes, ruckfreies Stoppen.

4.2 2. Hydraulische Kraftverstärkung

Die integrierte Pumpe verstärkt die Fußkraft um das Fünf- bis Zehnfache und ermöglicht es dem Bediener, mit minimaler körperlicher Anstrengung ein hohes Bremsmoment (bis zu 2.000 N·m) zu erzeugen-und so die Ermüdung des Bedieners bei längerem Gebrauch zu reduzieren.

4.3 3. Zuverlässige mechanische Sicherung

Im Gegensatz zu vollautomatischen Bremsen ist die TYW-Serie auf manuelle Eingaben und hydraulischen Druck angewiesen, was sie zu einem zuverlässigen Ersatz bei Ausfällen elektrischer oder pneumatischer Systeme macht{0}}und die Sicherheit bei kritischen Vorgängen erhöht.

4.4 4.Langlebig und wartungsarm-

Hochleistungsstahlkomponenten und Hochdruckhydraulikleitungen halten rauer Handhabung und rauen Umgebungen (z. B. Baustaub, Regen) stand.

Reibbeläge sind leicht austauschbar und die Hydraulikflüssigkeit (Mineralöl) erfordert nur regelmäßige Kontrollen{0}, wodurch Ausfallzeiten aufgrund von Wartungsarbeiten minimiert werden.

4.5 5. Vielseitige Montagemöglichkeiten

Die Bremse ist mit Flansch- oder Halterungsbefestigung erhältlich und lässt sich ohne umfangreiche Modifikationen an verschiedene Maschinen (Kräne, Winden, Gabelstapler) anpassen. Die Pedalbaugruppe kann für einen ergonomischen Bedienerzugang aus der Ferne positioniert werden (über verlängerte Hydraulikschläuche).

5. Typische Anwendungen

Die TYW-Serie wird häufig in manuell betriebenen oder halbautomatisierten Maschinen eingesetzt, darunter:

Kleine Kräne und Hebezeuge: Auslegerkrane, Werkstattaufzüge und tragbare Portalkrane-zur präzisen Lastpositionierung und Notstopp.

Gabelstapler und Materialwagen: Industriegabelstapler, Schlepper und Schwerlastkarren-zum Parken, Bergabfahren und Ladungssicherung.

Winden und Abzieher: Manuelle oder halbelektrische Winden (Bau-, Schiffs- oder Geländewinden)-zum kontrollierten Absenken und Halten von Lasten.

Baumaschinen: Minibagger, Kompaktlader-und Betonmischer-für sicheres Manövrieren auf Baustellen.
