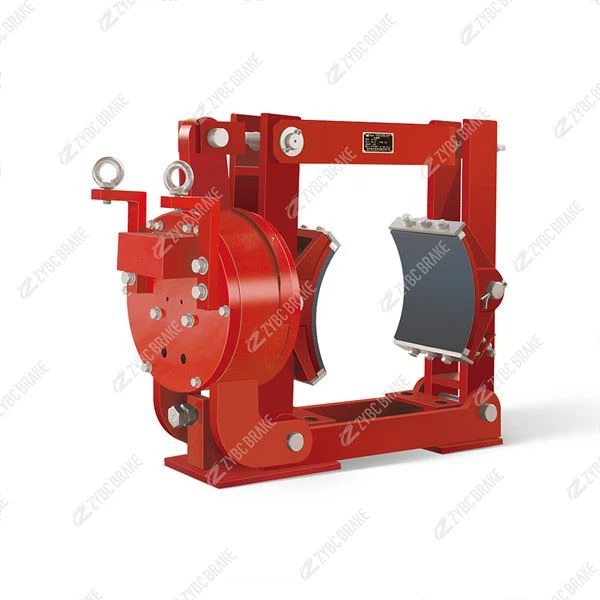

ZWZA ZWZB SERIE DC ELEKTROMAGNETISCHE TROMMELBREMSEN

ANWENDUNG
● Die elektromagnetischen DC-Trommelbremsen der Serie ZWZA, ZWZB können in großem Umfang zum Abbremsen und Stoppen des elektromagnetischen Hebers und verschiedener lft-, Riementransport-, Hafenhandhabungs-, Mehl- und Baumaschinen mit Gleichstromantrieb oder Gleichstromnetz verwendet werden.
Und nicht geeignet für Maschinen mit Wechselstrom.

HAUPTMERKMAL
● Die ineinandergreifende Ausgleichsvorrichtung für den Schuhabstand und die automatische Ausrichtvorrichtung für den Schuh gleichen den Abstand der Bremsbacken auf beiden Seiten ständig aus und machen eine Einstellung unnötig, sodass ein Bremsbelag auf einer Seite nicht am Bremsrad haften bleibt.
● Die Hauptscharnierpunkte sind mit einem Schmierlager ausgestattet, das eine hohe Effizienz des Getriebes und eine lange Lebensdauer ermöglicht.
Während des Betriebs ist keine Schmierung erforderlich.
● Das geschlossene Federrohr schützt die Feder vor Beschädigung und Verunreinigung.
● Neuartige automatische Ausrichtvorrichtung für Ankereisen, mit der die Verbindung zwischen Ankereisen und Magnetjoch jederzeit gut gewährleistet ist.
● Der Bremsbelag besteht aus einer kartenmontierten und vollständig geformten Struktur, die einfach und schnell ausgetauscht werden kann.
Der Bremsbelag aus verschiedenen Materialien wie halbmetallischen (nicht asbesthaltigen) harten und halbharten, weichen (nicht asbesthaltigen) Stoffen kann vom Kunden ausgewählt werden.
● Die Bremse schließt bei Stromausfall (Fail-Safe-Prinzip). Bremsen durch Federkraft. Elektromagnetische Freisetzung.

ST ANDARDS COMPLIANT
● Die Abmessungen und Bremsmomentparameter der Bremsen der ZWZA-Serie entsprechen der Norm JB / ZQ4386-86. Die Technologieanforderungen entsprechen der Norm JB / T7685-2006.
Diese Serienbremsen werden hauptsächlich zum Ersetzen alter Produkte der ZWZ-Serie verwendet.
● Die Abmessungen und Bremsmomentparameter der Bremsen der ZWZB-Serie entsprechen der Norm GB 6334-86. Die Technologieanforderungen entsprechen der Norm JB / T7685-2006.
Diese Serienbremsen werden hauptsächlich zum Ersetzen alter Produkte der Serien ZWZ3 、 ZWZ3A verwendet.

BETRIEBSZUSTAND
● Umgebungstemperatur: -20 ℃ ~ +40 ℃
● Relative Luftfeuchtigkeit: ≤90%
● Spannungen: DC 110 V, 220 V.
● Betriebsbetrieb: intermittierend (S3-25, 40, 60%, ≤ 720 Mal pro Stunde) und kontinuierlich (S1-100%)
● Arbeitsbedingung: Keine Gefahr von Explosionsbedingungen, Gas und elektrischem Angström, die Metall angreifen und die Isolierung beschädigen.
● Besondere Anforderungen können vor der Produktion besprochen werden.

BESTELLMARKE

BESTELLBEISPIEL

● ZWZA500-2500B-25% CP
ZWZB500 / 500B-40% CP

ÜBERBLICK UND ABMESSUNG DER INSTALLATION

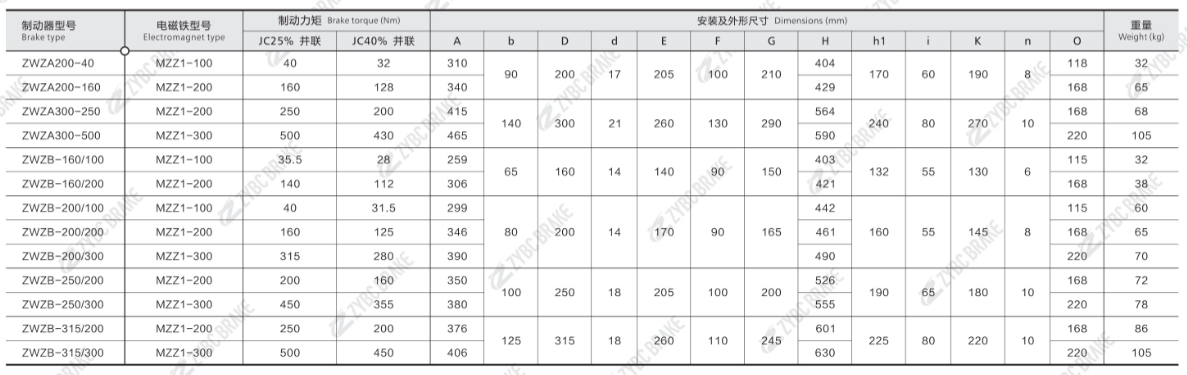

TECHNISCHE DATEN UND ABMESSUNGEN DER TROMMELBREMSEN DER ZWZ-SERIE

ÜBERBLICK UND ABMESSUNG DER INSTALLATION

ABMESSUNGEN DER ELEKTROMAGNETISCHEN TROMMELBREMSEN VON 2WZ SERIS

TECHNISCHE DATEN DER ELEKTROMAGNETISCHEN TROMMELBREMSEN DER ZWZ-SERIE

● Hinweis: Die Größe des spezifischen Typs und der Struktur sollte beibehalten werden.
ZWZA 、 ZWZB-SERIE ELEKTROMAGNETISCHE TROMMELBREMSEN - SPULTECHNISCHE DATEN
Anmerkungen: ①JG bedeutet Lastfaktor.
● (Die in der Tabelle angegebene Leistung ist die Verbrauchsleistung der Spule (im kühlen Zustand) und die zusätzliche Widerstandsspannung.
