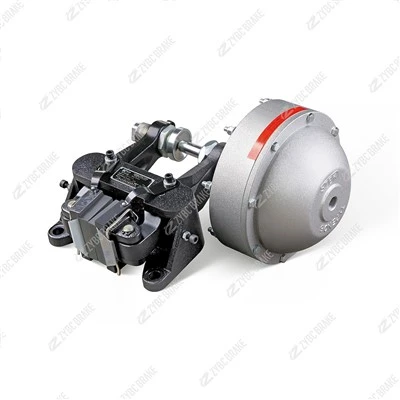

Pneumatische Scheibenbremsen der QP-Serie QP12.7-AL

Die QP12.7-A-L gehört zur QP-Serie pneumatischer Bremssattel-Scheibenbremsen, wobei das „L“ höchstwahrscheinlich eine vertikale Montagekonfiguration bezeichnet. Mit einem normalerweise geschlossenen Design mit federbetätigter Bremse und pneumatischer Freigabe als Kernmerkmalen wird es in zahlreichen Industriezweigen häufig eingesetzt. Nachfolgend finden Sie eine detaillierte Beschreibung des Funktionsprinzips und der Anwendungsszenarien:

1. Funktionsprinzip

Die Kernstruktur der Bremse besteht aus einem Bremsrahmen und einem Luftzylinder. Brems- und Lösevorgänge werden durch die Koordination von Luftdruck und Federn erreicht, wobei die spezifischen Prozesse wie folgt ablaufen:

Lösen der Bremse: Wenn dem Luftzylinder Druckluft zugeführt wird, zieht sich die Kolbenstange unter Luftdruck schnell in den Zylinder zurück. An diesem Punkt bewegen sich der linke und der rechte Bremsarm synchron unter der Wirkung von Rückholfedern, wodurch die Bremsbeläge auf beiden Seiten geöffnet und von der Bremsscheibe getrennt werden. Dadurch wird die Bremse gelöst, sodass der Übertragungsmechanismus des Geräts normal funktionieren kann.

Bremsen: Wenn das Bremssystem keine Luft mehr liefert und der Luftzylinder über ein Steuerventil schnell drucklos gemacht wird, dehnt sich die innere Feder des Zylinders ohne Einschränkung durch den Luftdruck aus und drückt die Kolbenstange nach außen. Die Kolbenstange drückt dann auf den linken und rechten Bremsarm, wodurch sich die Bremsbeläge auf beiden Seiten nach innen schließen und die Bremsscheibe festklemmen. Bremskraft wird durch Reibung erzeugt, wodurch eine Verzögerung oder ein Anhalten des Geräts erreicht und der Bremsvorgang abgeschlossen wird.

2. Anwendungsszenarien

Diese Bremse eignet sich für Übertragungsmechanismen mit mittlerem und niedrigem Drehmoment und bietet Vorteile wie eine kompakte Struktur, einfache Wartung und stabiles Bremsen. Es findet breite Anwendung in verschiedenen Industriebereichen, darunter:

Hebe- und Hafenmaschinen: Wie Kräne, Portalkräne und Be-/Entladegeräte für Häfen. Diese Geräte erfordern häufiges Starten, Stoppen und Abbremsen beim Heben und Handhaben von Lasten. Die Bremse kann den Bremsvorgang präzise steuern, um die Sicherheit beim Be- und Entladen von Ladung zu gewährleisten und Unfälle wie Stürze und Kollisionen durch Bremsversagen zu verhindern.

Metallurgie- und Bergbaumaschinen: Geräte wie Förderrollen in Hüttenwerken, Hebezeuge und Förderbänder in Bergwerken werden häufig in rauen Umgebungen eingesetzt und tragen bestimmte Lasten. Diese Bremse weist eine gute Witterungsbeständigkeit auf, ermöglicht ein stabiles Bremsen unter rauen Arbeitsbedingungen und verhindert, dass die Ausrüstung aufgrund der Trägheit außer Kontrolle gerät. Darüber hinaus erfüllt die Funktion des einfachen Austauschs der Bremsbeläge den Bedarf an schneller Wartung im Bergbau und in der Metallurgie.

Kabel- und Papiermaschinen: In Kabelauf--auf- und -abwickeleinheiten- sowie in Papierbahnfördermechanismen von Papierherstellungsanlagen kann es als Spannungsbremse verwendet werden. Durch die Steuerung der Spannung von Kabeln und Papierbahnen mit stabiler Bremskraft werden Probleme wie Durchhängen und übermäßige Dehnung während der Übertragung vermieden und so die Produktqualität sichergestellt.

Bau- und Transporthilfsmaschinen: Bei Bauaufzügen, Materialaufzügen im Baubereich und einigen Spezialmaschinen für den Kurzstreckentransport bietet die Bremse eine zuverlässige Bremsunterstützung beim Starten und Stoppen. Es eignet sich besonders für die häufigen Bremseigenschaften solcher Geräte. Gleichzeitig benötigt es keine unabhängige Stromquelle und kann an die vorhandene Luftkompressorstation auf der Baustelle angeschlossen werden, sodass es sich an die -Anforderungen an die Gerätekonfiguration vor Ort anpasst.
