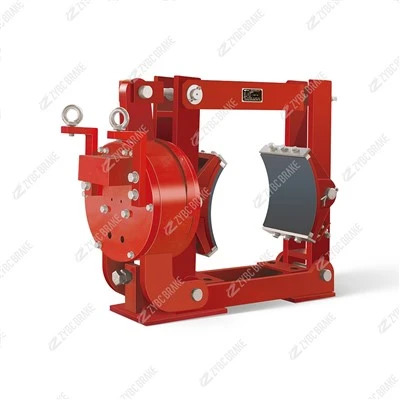

ZWZB-500/600 Elektromagnetische Trommelbremsen

ZWZB-500/600 ist eine hochbelastbare elektromagnetische Gleichstrom-Trommelbremse mit 500 mm Trommeldurchmesser und 600 N·m Nenndrehmoment, konform mit GB6334-86/JB/T7685-2006. Ausgestattet mit ausfallsicherer Federbremsung, ineinandergreifendem Spielausgleich, schnell austauschbaren asbestfreien Auskleidungen und selbstschmierenden Scharnieren. Konzipiert für Hochleistungskrane mit Gleichstromantrieb, Hafen- und Hüttenmaschinen.

Anfrage senden

Beschreibung

ZWZB-500/600 elektromagnetische Trommelbremsen

ZWZB-500/600ist einHochbelastbare, normalerweise geschlossene elektromagnetische Gleichstrom-Trommelbremseaus der ZWZB-Serie, konzipiert für raue Industriebedingungen. Es handelt sich um einen aktualisierten Ersatz für die alte ZWZ3/ZWZ3A-Serie, konform mitGB6334‑86(Anschlussmaße) undJB/T7685-2006(technische Anforderungen).

ZWZB: Serie der elektromagnetischen DC-Trommelbremsen (Standardversion B=GB)

500: Durchmesser der Bremstrommel500 mm

600: Nennbremsmoment600 N·m

Es wird häufig verwendet fürAbbremsen, Stoppen und statisches Haltenin Kränen, Hafenmaschinen, metallurgischen Anlagen und Förderbändern mit Gleichstromversorgung.

Produktbeschreibung

2. Funktionsprinzip (Fail-Safe: Power-Off-Bremsung, Power-On-Freigabe)

Bremsen (Strom AUS/Notfall)

Wenn der Gleichstrom-Elektromagnet stromlos ist, wird dervorgespannte HauptdruckfedernDrücken Sie die beiden Bremsarme nach außen. Die Bremsbacken mit Reibbelägen klemmen fest auf demBremstrommel mit 500 mm Durchmesser, erzeugend600 N·mReibungsmoment, um die Trommel zu blockieren und die Drehung sofort zu stoppen. Das ist einAusfallsicheres Design: Stromausfall=automatisches Bremsen, um Lastabfälle oder ein Durchgehen der Maschine zu verhindern.

Freigabe (Einschalten)

WannDC220V (oder 110V)Wird die Bremse betätigt, erzeugt der Elektromagnet eine starke magnetische Anziehungskraft, die die Federkraft überwindet und die Bremsarme auseinanderzieht. Die Auskleidungen trennen sich mit gleichmäßigem Spiel von der Trommel und ermöglichen so eine freie Drehung.

Spiel und Federvorspannung sind über Bolzen einstellbar, um Belagverschleiß auszugleichen.

3. Wichtige technische Parameter

表格

Artikel	Spezifikation
Nennbremsmoment	600 N·m(S3-25 %/40 % Zoll);300 N·m(S1-100 % kontinuierlich)
Durchmesser der Bremstrommel	500 mm
Passender Elektromagnet	DC-Serie (ZWZB gewidmet),DC110V/220V
Standard-Schuhfreiraum	0,8 ~ 1,0 mm
Maximaler Hub des Elektromagneten	8 mm
Betriebsfrequenz	Kleiner oder gleich720 Zyklen/h
Umgebungstemperatur	-25 Grad ~ +40 Grad
Relative Luftfeuchtigkeit	Weniger als oder gleich 90 % (nicht kondensierend)
Gewicht	Ca.85 kg

4. Kernstruktur- und Leistungsmerkmale

Robuster Rahmen aus Gussstahl: Hochfester Körper und Arme, beständig gegen Verformung bei häufigen schweren Belastungen.

Ineinandergreifendes Spielausgleichsgerät: Sorgt automatisch für den gleichen Schuhabstand auf beiden Seiten und verhindert so ungleichmäßige Abnutzung oder Schleifen.

Schnell austauschbare Snap-On-Beläge: Integrierte asbestfreie/halbmetallische Polster; Für den Austausch ist keine vollständige Demontage erforderlich, wodurch Ausfallzeiten reduziert werden.

Selbstschmierende Lager an den Scharnieren: Wartungsfrei, hoher Wirkungsgrad, lange Lebensdauer.

Anzeige der Drehmomentskala: Federn in Vierkantrohr mit Skala untergebracht; Der Drehmomentwert kann ohne Berechnung direkt abgelesen werden.

Energiesparender Gleichstrom-Elektromagnet: Geringe Halteleistung, stabile Saugleistung, geringe Geräuschentwicklung, geeignet für Langzeitbetrieb.
