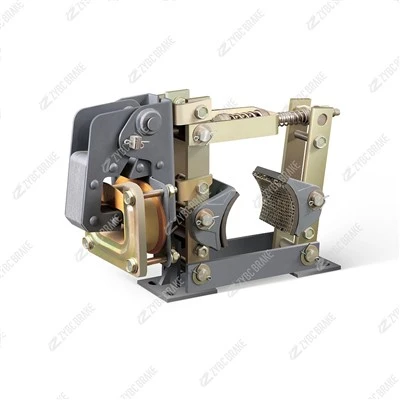

Elektromagnetische Trommelbremsen der Serie TJ2-100/100

Die elektromagnetischen Trommelbremsen der Serie TJ2-100/100 sind ein klassischer, weit verbreiteter Typ industrieller Bremssysteme. Sie arbeiten nach einem elektromagnetischen Prinzip und sind in der Regel für einen ausfallsicheren, federbetätigten Betrieb ausgelegt. Hier finden Sie eine Beschreibung ihrer Hauptmerkmale und ihrer Funktionsweise:

Kernbetriebsprinzip:

Diese Serie basiert auf aausfallsicher, federbetätigt-und elektromagnetisch entriegeltPrinzip. es ist einnormalerweise-geschlossenBremse, bei der die Bremskraft durch starke interne Federn bereitgestellt wird und eine elektromagnetische Spule zum Lösen der Bremse verwendet wird.

Normalzustand (Bremse betätigt):​ Ohne Stromversorgung der Spule drückt die Kraft der starken internen Bremsfedern die Bremsbacken nach außen gegen die Innenfläche der Bremstrommel, wodurch das volle Bremsmoment ausgeübt und die Welle stationär gehalten wird.

Freigabe (energetisiert):​ Wenn Gleichspannung (z. B. 220 V Gleichstrom) an die elektromagnetische Spule angelegt wird, erzeugt sie ein Magnetfeld. Diese Magnetkraft zieht eine Ankerplatte an und bewegt sie, wodurch die Bremsfedern über einen Hebel oder einen Verbindungsmechanismus zusammengedrückt werden. Dadurch werden die Bremsbacken von der Trommel zurückgezogen und die Bremse gelöst.

Anwenden (Fehler-sicher, stromlos-):​ Wenn die Stromversorgung der Spule unterbrochen wird, verschwindet die Magnetkraft. Die in den komprimierten Bremsfedern gespeicherte Energie drückt den Anker sofort zurück, wodurch die Bremsbacken wieder auf die Trommel geklemmt werden und die Bremse automatisch und sicher aktiviert wird.

Hauptmerkmale:

Modellbezeichnung:

TJ2:​ Gibt die Bremsenserie und das Design an.

100/100:​ Die erste „100“ bezieht sich typischerweise auf das statische Bremsmoment (z. B. 100 Nm). Die zweite „100“ gibt häufig das Modell/die Größe des elektromagnetischen Triebwerks oder der Spule an, die zur Betätigung verwendet werden.

Elektromagnetische Betätigung:​ Direkte Verwendung einer elektromagnetischen Spule und eines Ankers zur Freigabe. Dies sorgt für sehr schnelle Reaktionszeiten (typischerweise 0,1 bis 0,3 Sekunden zum Lösen/Anlegen) und eine einfache, robuste Ein-/Aus-Steuerungsschnittstelle.

Spring-Angewandt, Fail-Sicher:​ Das entscheidende Sicherheitsmerkmal. Bei einem Stromausfall erfolgt das automatische Einrücken der Bremse, sodass die Maschine im ausgeschalteten Zustand sicher gehalten wird.

Automatischer Verschleißausgleich:​ Die meisten Modelle verfügen über eine automatische Einstellvorrichtung (häufig einen Ratschen- oder Gewindemechanismus), um den richtigen Luftspalt zwischen Anker und elektromagnetischer Spule sowie zwischen den Schuhen und der Trommel aufrechtzuerhalten. Dies gewährleistet eine gleichbleibende Leistung, auch wenn die Reibbeläge verschleißen.

Konstruktion der Trommelbremse:​ Verwendet interne Spreizschuhe. Für die Schuhe, Hebel und die Basis ist eine robuste Gusseisenkonstruktion üblich. Die Wärmeableitung erfolgt über die Bremstrommel.

DC-Betrieb:​ Typischerweise für die Gleichstromversorgung ausgelegt, die ein konstantes Magnetfeld für einen reibungslosen, vibrationsfreien Betrieb bietet. Wechselstrommodelle können Gleichrichter verwenden.

Typische Anwendungen:

Diese Bremsen sind eine kostengünstige Standardlösung-für eine Vielzahl von Industriemaschinen, die zuverlässigen Halt erfordern, insbesondere an Elektromotorwellen. Zu den häufigen Verwendungszwecken gehören:

Motorbremsen​ für Laufkranfahr-, Hub- und Katzantriebe.

Haltebremsen​ für Förderanlagen, Werkzeugmaschinen und Verpackungsmaschinen.

Not-/Stoppbremsen​ an Winden, Aufzügen und Materialtransportgeräten.

Zusammenfassung:

Die TJ2-100/100-Serie ist einzuverlässige, ausfallsichere elektromagnetische Trommelbremse. Die Bedienung ist unkompliziert:Einschalten zum Lösen, Ausschalten zum Bremsen. Es kombiniert die Sicherheit einer automatischen Feder-bremsung mit der Einfachheit und Geschwindigkeit einer elektromagnetischen Betätigung. Es handelt sich um eine ausgereifte, weit verbreitete Technologie, die für ihre Langlebigkeit, Sicherheit und einfache Integration in standardmäßige elektrische Steuerkreise für Industrieantriebe geschätzt wird.
