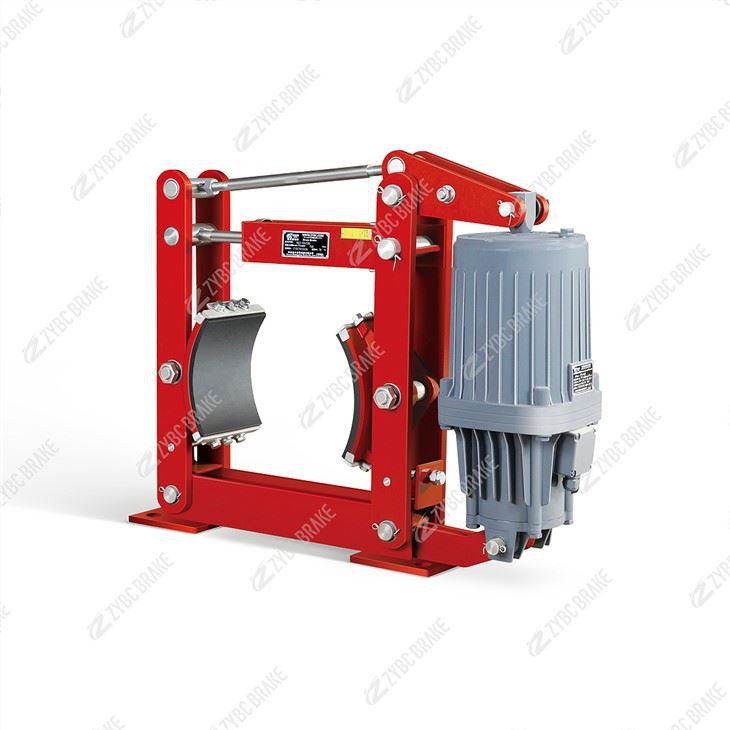

Elektrische hydraulische Trommelbremse für Kran
Die elektrisch-hydraulische Trommelbremse ist eine Vorrichtung, die das Bremsen verlangsamt und/oder stoppt, indem durch Bremsbeläge (Reibbeläge) Druck auf das Bremsrad ausgeübt wird. Beim Bremsvorgang wird die mechanische Energie des bewegten Objekts aufgenommen und an der Reibfläche in Wärmeenergie umgewandelt...
Beschreibung
Die elektrisch-hydraulische Trommelbremse ist eine Vorrichtung, die das Bremsen verlangsamt und/oder stoppt, indem durch Bremsbeläge (Reibbeläge) Druck auf das Bremsrad ausgeübt wird. Beim Bremsvorgang wird die mechanische Energie des bewegten Objekts aufgenommen und an der Oberfläche der Reibpaarung in Wärmeenergie umgewandelt und an die Umgebung abgegeben.
Elektrische hydraulische Trommelbremse der Serie YWZ5 für Kran
Nutzungsbedingungen:
Umgebungstemperatur: -20～50℃.
Relative Luftfeuchtigkeit: nicht mehr als 90%.
Wo keine Explosionsgefahr besteht und keine Gase oder leitfähigen Stäube vorhanden sind, die Metall und Isolierungen im Medium angreifen können.
Im Allgemeinen verwendet für dreiphasige Wechselstromversorgung von 50 Hz, 380 V (Produkte mit unterschiedlichen Spannungen von 50 Hz oder 60 Hz können je nach Benutzeranforderungen bereitgestellt werden).
Grundparameter:
Produktmodell: YWZ5-160, YWZ5-200, YWZ5-250, YWZ5-315, YWZ5-400, YWZ5-500, YWZ5-630, YWZ5-710, YWZ5-800
Anwendbarer Raddurchmesser: 160～800mm
Bremsmoment: 80～12500Nm
Elektrohydraulische Trommelbremse der Serie YWZ5
Modell | BremsmomentN.M | b | C | d | D | F | G1 | G2 | H | h1 | i | K | M | |
Bremsenmodell | Strahlruder-Modell | |||||||||||||
YWZ5-160/23 | Ed23/5 | 65 | 160 | 160 | 14 | 85 | 144 | 191 | 395 | 132 | 55 | 130 | 110 | |
YWZ5-200/23 | Ed23/5 | 80 | 160 | 200 | 14 | 90 | 165 | 195 | 487 | 160 | 55 | 145 | 120 | |
YWZ5-200/30 | Ed30/5 | |||||||||||||
YWZ5-250/23 | Ed23/5 | 100 | 160 | 250 | 18 | 100 | 200 | 223 | 553 | 190 | 65 | 180 | 145 | |
YWZ5-250/30 | Ed30/5 | |||||||||||||
YWZ5-250/50 | Ed50/6 | 195 | ||||||||||||
YWZ5-315/23 | Ed23/5 | 125 | 160 | 315 | 18 | 110 | 238 | 268 | 573 | 225 | 80 | 220 | 170 | |
YWZ5-315/30 | Ed30/5 | |||||||||||||
YWZ5-315/50 | Ed50/6 | 195 | ||||||||||||
YWZ5-315/80 | Ed80/6 | |||||||||||||
YWZ5-400/50 | Ed50/6 | 160 | 195 | 400 | 22 | 140 | 300 | 350 | 754 | 280 | 100 | 270 | 205 | |
YWZ5-400/80 | Ed80/6 | |||||||||||||
YWZ5-400/121 | Ed121/6 | 240 | 760 | |||||||||||
YWZ5-500/80 | Ed201/6 | 200 | 195 | 500 | 22 | 180 | 365 | 372 | 845 | 335 | 130 | 325 | 255 | |
YWZ5-500/121 | Ed121/6 | |||||||||||||
YWZ5-500/201 | Ed201/6 | 240 | ||||||||||||
YWZ5-630/121 | Ed121/6 | 250 | 240 | 630 | 27 | 220 | 450 | 450 | 1015 | 425 | 170 | 400 | 305 | |
YWZ5-630/201 | Ed201/6 | |||||||||||||
YWZ5-630/301 | Ed301/6 | |||||||||||||
YWZ5-700/201 | Ed201/6 | 280 | 240 | 710 | 27 | 240 | 500 | 500 | 1057 | 475 | 190 | 450 | 340 | |
YWZ5-700/301 | ||||||||||||||
Notwendige Voraussetzungen für den normalen Betrieb der Bremse sind:
1. Die relevanten Komponenten, die Druck auf den Reibbelag ausüben und auf die Bremsscheibe übertragen, funktionieren normal
2. Der Belagdruck, der Reibwert zwischen Reibbelag und Bremsscheibe liegen innerhalb des Auslegungswertebereichs.
Wenn eine der Voraussetzungen nicht erfüllt ist, funktioniert die Bremse nicht richtig. Bei einem Ausfall kann das Gerät teilweise oder vollständig außer Kontrolle geraten, die Last kann frei fallen und/oder Personenschäden oder sogar den Tod verursachen!
Zhongyuan Brake ist ein professioneller Anbieter von Industriebremsen. Unsere kundenspezifischen Produkte werden hauptsächlich in den Bereichen Zement, Stahl, Docks, Winden, Gurtförderer, Lokomotiven, Portalkrane, Turmdrehkrane, Brückenkrane, Schwenkkrane und Brückenkrane eingesetzt.
Bitte senden Sie uns Ihre Anforderungen, wir werden diese so schnell wie möglich für Sie bestätigen.
Beliebte label: elektrische hydraulische Trommelbremse für Kran, China, Hersteller, Lieferant, Fabrik, angepasst
